可降低脚手架顶托悬臂连接件的结构特征：

更新：2019/1/15 8:35:58来源：河北建筑器材租赁有限公司 155次浏览

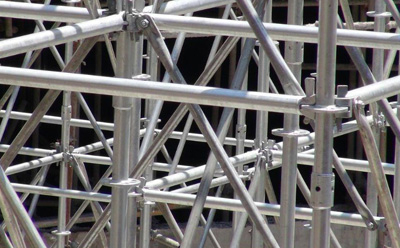

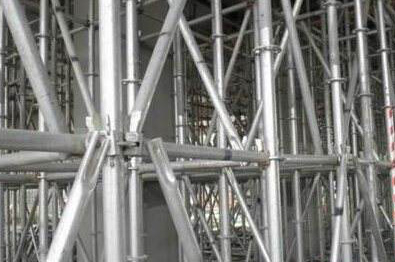

        承插类碗扣式或槽楔式脚手架广泛应用房屋建筑、桥梁建设等方面， 它是杆件轴心相交(接)承插式钢管脚手架，具有拆装方便、效率高、整体强度好、平安可靠、维护简单等特点，比扣件式钢管脚手架具有较强的稳定承载能力，不仅可以组装各式脚手架，而且更适合构造支撑架体，特别是重载支撑架。 立杆的长度规格为标准化，有1.2m、 1.8m、 2. 4m、 3. 0m四种规格，搭设架体时，立杆顶端一般插入可调节支撑高度的顶托来承受上部传递的荷载，  顶托的顶杆为螺杆。工程建设当中，由于建筑物层高的控制、脚手架立杆材料不匹配，经常会出现立杆、顶托组配时，顶托的悬臂高度过大，特别是在重载情况下，造成脚手架受压杆件的稳定性不够，直接影响结构施工稳定。



      因此需要设计一种能组装在顶托上的配件，可与普通钢管、扣件进行纵横连接，降低顶托的悬臂高度，来满足脚手架受压杆件的稳定性。



      能降低脚手架顶托悬臂高度的连接件， 结构简单，通用性强，能满足各种支承架体，对釆用承插类碗扣式或槽楔式脚手架的支撑架体尤为适用。它的特征在于连接件由上锁紧螺母、连接套筒、下锁紧螺母，以及焊 接在上锁紧螺母、下锁紧螺母侧壁的旋转叶组成，上锁紧螺、连接套筒、下锁紧螺母组装在顶杆上，连接套筒位于下锁紧螺母与上锁紧螺母之间，连接套筒嵌入上锁紧螺母与下锁紧螺母的凹槽内。上锁紧螺母、下锁紧螺母呈凹形，凹形两侧带旋转叶，上锁紧螺母、下锁紧螺母凹槽相对使用。新型结构简单，结构合理，构造简单，使用方便，拆卸简单，能降低顶托悬臂高度，从而提高支撑架体的稳定性，保证结构阶段施工稳定。
